LEDライトパネルの仕様・構造・特徴

LEDライトパネルの特徴(LED Light Panel)

LEDライトパネルは高輝度LEDチップを使用して板面を均一に光るようにしたライトパネルです。
弊社のLEDライトパネルは輝度均一度の優れた導光板を使用して、板面の輝度均一度80%以上の、明るさと板面の照度ムラのない、板面が綺麗なLEDライトパネルです。
LEDパネルの板面照度は平均3,500~4,000ルクス以上あり、広告写真(ポスター)などに最適です。平均寿命50,000時間で通常使用では約10年間程度メンテナンスフリーで使用いただけます。

LEDライトパネルA3G-L1116-SFR23

屋外用LEDライトパネル B2G-L2113-SF55

LEDライトパネルA2G-L2116-LF31H(クローム)

LEDライトパネルA2G-L2116-LF31H/CR
LF31Hクローム:4,000Lux

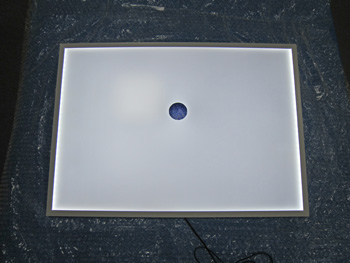

LEDライトモジュール4S10-LDP-45φ

LEDライトモジュール穴アキ

LEDライトパネル両面吊式4方開閉型

両面吊式4方開閉型
両面案内サインに最適

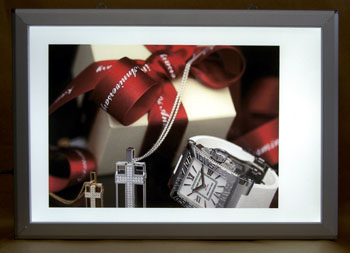

LEDライトパネルのご注文は・・・(特値販売中)

LEDライトパネルSFR23型:3500Lux

LEDライトパネルスタンド

LEDパネルスタンドA4G 横型片面

弊社LEDライトパネルの屋内用パネルフレームの種類は前面4方バネ跳ね上げ式(スナップ式)のアルミフレームを片面用で5種類10品種、両面用で1種類2品種用意しております。
全ての品種で標準サイズから特注サイズに対応して製作いたします。
屋内用スナップ式アルミフレームの片面型:SFR23型・SFR28型・LF34H型と両面型:DFR50型はケガ防止と美観上の理由からコーナー部分にラウンド用金具を使用して1mm程度のラウンド処理をしています。
弊社の屋内用LEDライトパネルはフレームと前羽根の形態から上下、左右に並べての設置が可能です。設置した状態で前面からのメディア交換が可能ですので、商業店舗のメニュー写真などの最適です。

他には屋外用カギ付き扉型縦型用、横型用。導光板とLEDチップだけのモジュール型・ライトシート型で6種類の製品がございます。
全てのLEDライトパネルは最小200mm×200mmから最大1200mm×2400mmまで、1mm単位で製作いたします。

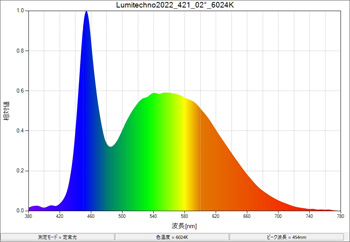

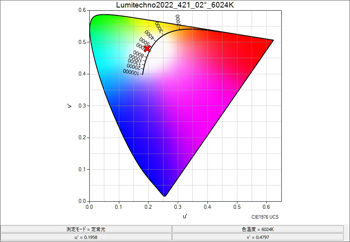

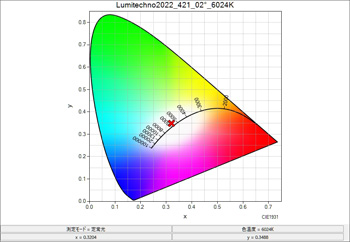

LEDライトパネルに使用している白色LEDチップの色温度は4種類用意しております。 サインパネルに適した昼光色6000K(標準白色)。写真パネルに適した昼白色5000K。蛍光灯白色と同一の色温度、白色4300Kと電球色3000Kのほか、フレカラーのRGBチップも用意しております。


LEDライトパネルの板面照度検査データー

弊社の導光板式LEDライトパネルは板面輝度均一度80%以上です。
板面が 明るく、輝度ムラが少なく成るような導光板設計をしております。画像検査などの面光源としてもご使用いただいております。
検査用途でご使用のなる場合には導光板のDotパターンが見えなくなるように導光板の上に拡散板を重ねてご使用下さい。板面の輝度均一度もアップいたします。

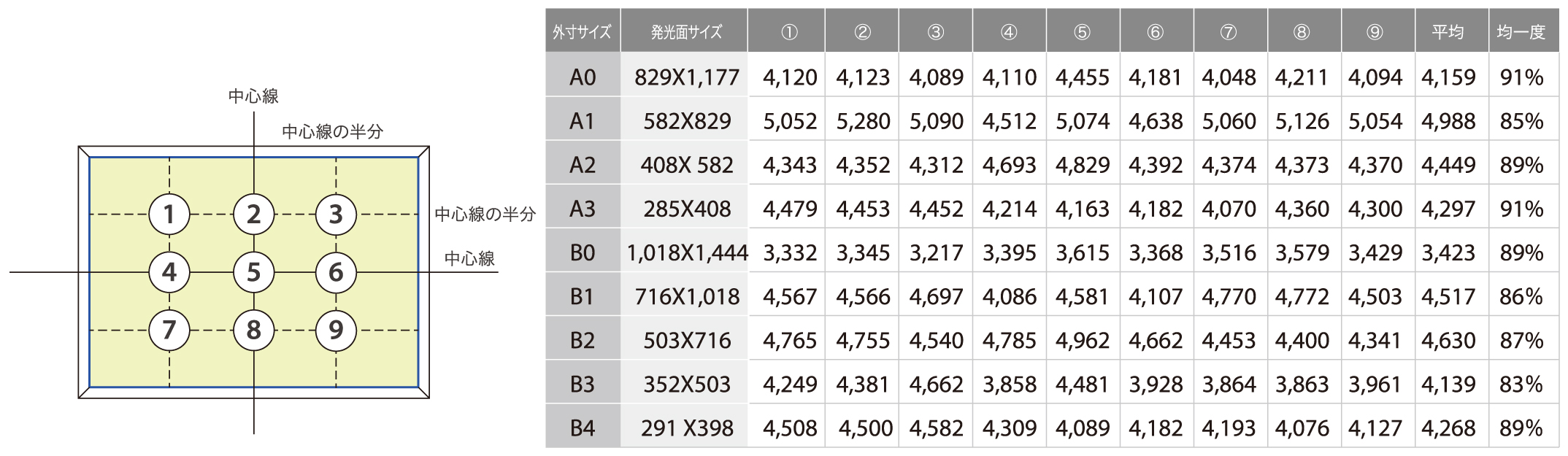

LEDライトパネル:板面輝度均一度検査データー

輝度均一度計算法:最低照度÷最高照度×100=輝度均一度(%)

*弊社LEDライトパネルの測定データーです。製品ロットにより異なる場合がございます。


LEDライトパネルの仕様

※経済性:電力消費量が蛍光灯の6分の1以下 ・・・省エネ設計
※長寿命:50000時間・・・LEDの発熱を放熱処理によりLEDの平均寿命を伸ばしています。
※高輝度:高輝度白色LEDチップにより標準で板面4000Lux以上、最大照度はA4サイズで14000Lux以上
※面均一照度:パネル面輝度均一度80%以上。導光板の設計を中央が明るく成るようにDotパターンの光が通る穴の大きさを照射距離に合わせて変えています。
※フレーム形態により隙間なく並べての取付が出来ます。前面よりメディア交換が出来ます。
※フレームの薄さと幅:
①スナップ式(幅23mm×厚み24mm):(幅21mm×厚み34mm)・・・・ACアダプター内蔵 可
②クロームスナップ式(幅21mm×厚み31mm)・・・ACアダプター内蔵 可
③モジュール式(幅13.5mm×厚み片面8mm/10mm両面8mm)
④屋外用(幅53mm×厚み45mm)・・・ACアダプター内蔵


LEDライトパネルの構成要素

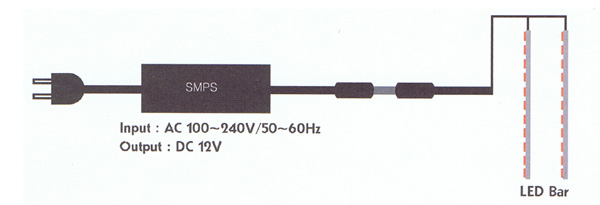

①ACアダプター:入力AC100V~AC240V 出力DC12V
②導光板(3mm,5mm):透過率:98% 引張強度:760kg/平方cm 変形温度92~96℃
パターン: 印刷型Dot方式パターン
③LEDチップ:色温度:昼光色6000K(標準白色)・昼白色5000K・白色4300K(蛍光灯白色)・電球色3000K・・・・演色性Ra82以上
④フレーム:スナップ式(アルミニューム):モジュール式(アルミ放熱フレーム):屋外用(扉式鍵付き)

LEDライトパネルの構成

LEDライトパネルの発光原理

LEDライトパネルの構成

LEDライトパネルの構造

※フレーム:全面開閉型非防水(全面からフレームを開きメディア交換)・・
SFR23タイプはコーナー部分ラウンド処理済み
※フレーム色:(アルミシルバー)・(ブラック)、但し屋外用はアルミシルバーのみ
※特注サイズ最大1200mm×2400mmまで。
(尚、特注ではサイズの他輝度UP型も製作いたします。)
※フレームサイズ:4方開き(スナップ型)厚み24mm幅23mm
モジュール型:(片面)厚み8mm&10mm(両面)8mmフレーム幅13.5mm
屋外防水フレーム:扉式鍵付き・・・幅53mm厚み45mm
※スナップ型イメージサイズ(メディアサイズ)-34mm画面サイズ-46mmです。
※スナップ式の一部はACアダプター内蔵型も製作できます。(片面厚み31mm・34.7mm・42mm/両面50mmフレーム)

LEDライトパネルA3G-L1116-SFR23

フレームSFR23(シルバー・黒「半ツヤ/ツヤ消し」)

LEDライトパネル 掛ケ金具

裏面の掛け金具


LEDライトパネル

導光板式LEDライトパネルは側光式で、導光板の側面に挿入したLEDを導光板のLGPパターン反射によって、ムラ無く板面を光らすようにした製品です。
特徴は輝度均一度と製品の薄さ、軽さ、省エネです。フレームタイプ(スナップ型)は厚み24mmの薄型。消費電力は蛍光灯の6分の1以下。寿命は50,000時間(1日24時間点灯で5.7年間)、電源は100VのコンセントのACアダプター仕様。
アルミのパネルフレームは前面四方跳ね上げ式で、写真フイルム・インクジェットメディアの取り替えが簡単に出来ます。
LEDライトパネルの導光板は光の制御のためにDotパターン印刷を導光板に施しています。点灯時に模様のように見えますが、故障ではありません。
フイルムメディアなどを使用せずにお使いの場合には、導光板の上に乳白色の拡散板や乳白のバックライトフィルムなどを載せてご使用してください。
尚、ご注文時にトーメイアクリルを乳白色の拡散板に交換しての出荷もいたします。

下記一覧は抜粋です。LED図面を参照ください。
LEDライトパネル主要製品仕様(一部商品の参考一覧)
SFR23型 外寸 メディア 内寸 厚み LED 重量 輝度
Lux
消費
電力
図面
LED AC
A0G-L2113-SFR23 875×1223 841×1189 829×1177 24 174 14.0kg 3500 42W A0-G 5A
A1G-L2116-SFR23 628×875 594×841 582×829 24 96 7.6kg 4000 23W A1-G 3A
A2G-L2116-SFR23 454×628 420×594 408×582 24 48 4.4kg 4000 12W A2-G 1.5A
A3G-L1116-SFR23 331×454 297×420 285×408 24 24 2.7kg 3300 6W A3-G 1.5A
A4G-L1116-SFR23 244×331 210×297 198×285 24 12 1.5kg 3500 3W A4-G 1.5A
B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 24 216 20.0kg 3000 52W B0-G 3A×2
B1G-L2113-SFR23 762×1064 728×1030 728×1030 24 150 10.9kg 4000 36W B1-G 5A
B2G-L2113-SFE23 549×762 515×728 515×728 24 72 6.1kg 4000 17W B2-G 3A
B3G-L1113-SFR23 398×549 364×515 264×515 24 36 3.6kg 4000 9W B3-G 1.5A
B4G-L1113-SFR23 291×398 257×364 245×352 24 18 2.3kg 3500 4W B4-G 1.5A
B5G-L1116-SFR23 216×291 182×257 170×245 24 9 1.6kg 3500 2W B5-G 1.5A
PDF図面
LEDライトパネルの図面 モジュール スナップ片面型(断面) DFR50
4S断面 SFR23 SFR28 LF31H LF34HR SF35

*LED chip:白色6000K・昼白色5000K・電球色3000K・フルカラーRGB
*LEDライトパネルのサイズについて
    ①A1/B1などのサイズは画面に挿入するメディアサイズ(規格サイズ)です。
    ②モジュールタイプ・・・片面8mm/10mm/両面8mm:円形など特注製作します。
(特注仕様)
    ①サイズの特注・・・200×200~1200×2400まで
    ②輝度の特注(輝度UP型)・・・LED-chipの挿入場所変更にて4000ルクス~10000ルクス以上。
    ③特注は注文書受取り入金確認後に製作(製作期間2週間程度)
(納    期):基本的に受注後2週間以内、在庫品は即納

お見積り依頼はこちらへ
製品のお問合せ

LEDライトパネル使用上の注意と取付方法

使用上の注意
①屋外用以外は屋外で使用はしないで下さい、故障の原因となります。
②屋外用以外は水のかかる場所や湿度の多い場所での使用はしないで下さい。漏電の原因となります。
取付方法について(スナップ式)
①付属品の掛け金具での取付の場合、出来るだけ振れ止めをしてください 。
②直接取付の場合は全面フレームを開けてLEDが仕込まれていないフレーム
(電線が出ているフレームと反対側のフレーム:点灯した状態で、全面のアクリルを外すとLEDが仕込まれている状態が判ります)に穴を開けて前面よりネジで確実に固定してください。
特注で取付穴の穴開け加工及び電線の出し口の変更が出来ます。

LEDライトパネル裏面の掛け金具(フック)取付
LEDライトパネル壁付方法
LEDライトパネルメディア取替

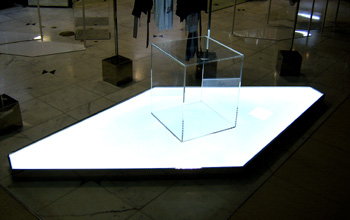

LEDライトモジュール利用のライトステージ

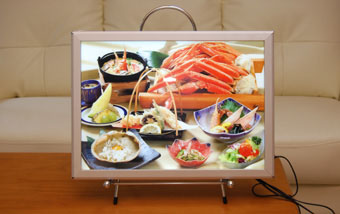

LEDライトパネルA3G+卓上イーゼル
LEDライトパネル円形ヌード吊式タイプ

LEDライトパネル ヌード型
円形・・吊式タイプ

LEDライトパネル B2

LEDライトパネル B2

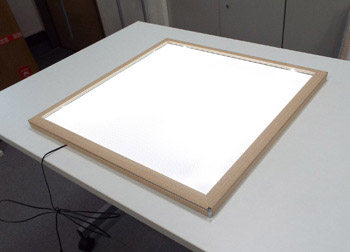

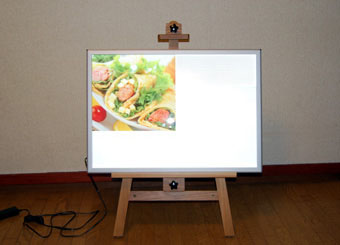

木製イーゼル中型(H=90cm)に横置き

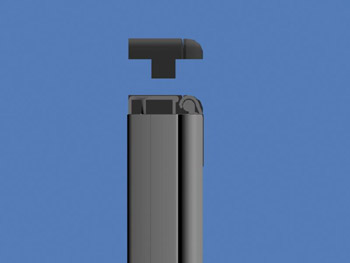

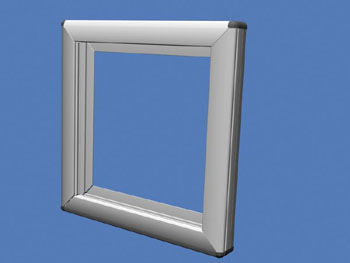

アルミフレームのイラスト

LEDライトパネル・・アルミフレームのイラスト
(スナップ式:前面4方バネ跳ね上げ式)

アルミフレームのイラスト

スナップ式フレーム側面イラスト
