ＬＥＤライトパネルの図面・寸法

(LED Light Panel)

弊社のＬＥＤライトパネルは板面の輝度均一度が80％以上に成るように設計した導光板を使用しております。
導光板のサイズにより、LEDチップの挿入箇所に合わせて、１方向（片方向型）・２方向（両方向型）・周囲４方（四方向型）の導光板を採用しております。
導光板はDotパターン印刷方式です。導光板の側面より高輝度のＬＥＤチップを照射することで、導光板を均一に明るく光らすLEDライトパネルです。

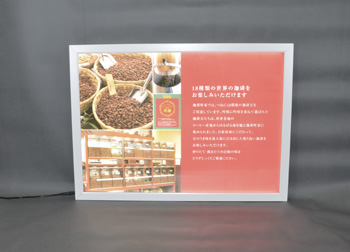

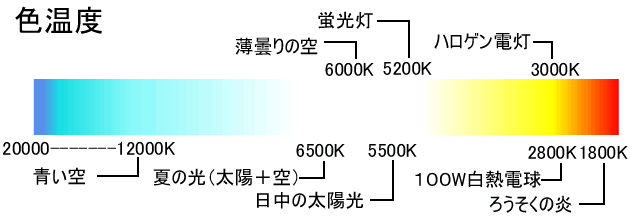

ＬＥＤチップの色温度は、白色6000K・昼白色5000K・蛍光灯白色4300K・電球色3000Kが選べます。
ＬＥＤライトパネルの種類と寸法は下記一覧表をご参考にして下さい。
図面はPDFですので、ダウンロードしてご使用下さい。屋内用壁付型は裏配線の取付穴付きです。屋外用は基本的に縦型・横型で壁付用です。

１．ＬＥＤライトパネルの種類

標準SFR23型

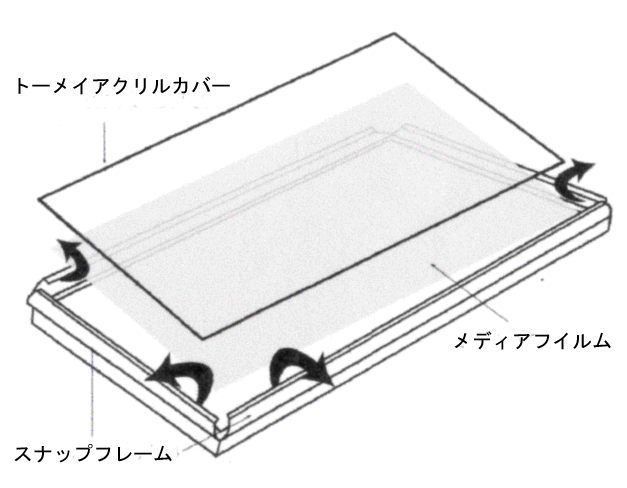

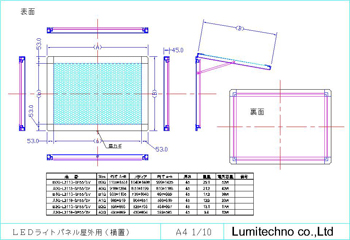

屋外SF55型（防水型：B2G-L2113-SF55)

ＬＥＤライトパネルのご注文は・・・

屋内クロームLF31H型（A2G-L2116-LF31H)

ＬＥＤライトパネルのご注文は・・・

屋内用SFR28型黒色（A1G-L2116-SFR28/BK)

LEDライトシート　B3-L1113-LS8）

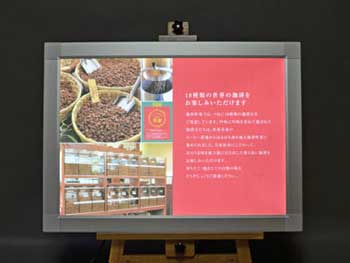

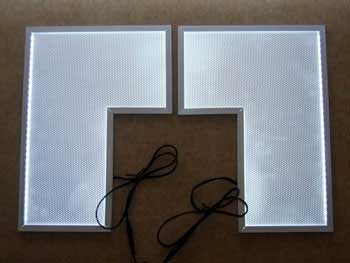

モジュール8t型（変形モジュールL-1113-4S8）

２．ＬＥＤライトパネルの種類別図面

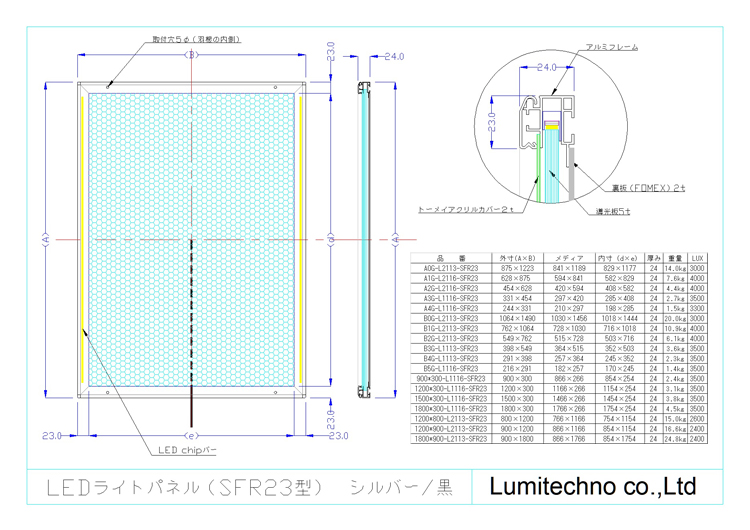

LEDライトパネルSFR23

LEDライトパネル標準型SFR23型

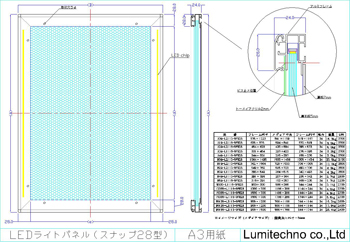

LEDﾗｲﾄﾊﾟﾈﾙSFR28

LEDライトパネル大型用SFR28型

LEDﾗｲﾄﾊﾟﾈﾙLF31H

LEDライトパネルクローム電源内蔵LF31型

LEDﾗｲﾄﾊﾟﾈﾙLF34HR

LEDライトパネル電源内蔵LF34型

LEDﾗｲﾄﾊﾟﾈﾙDFR50

LEDライトパネル両面型DFR50型

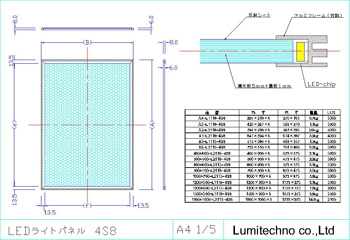

LEDライトモジュール4S8

LEDライトモジュール8T図面

LEDライトモジュール4S10-LDP

LEDライトﾓｼﾞｭｰﾙ10T-LDP(拡散板型）

LEDライトモジュール4D8

LEDライトﾓｼﾞｭｰﾙ48D両面

LEDライトシートLS8

LEDライトシートLS8型

LEDライトシートLS10-LDP

LEDライトシートLS10-LDP(拡散板型）

LEDライトシートL8

LEDライトシートL8型

LEDライトシートL10-LDP

LEDライトシートL10-LDP型

LEDﾗｲﾄﾊﾟﾈﾙSF35

LEDライトパネル大型用専用SF35型

３．ＬＥＤライトパネルの種類別寸法・図面

図面はPDFファイルです。DXFファイルでの図面が入用の場合はメールでご連絡ください。添付ファイルにて提供させて頂きます。

標準型（コーナーラウンド処理仕様）ACアダプター別置付＜フレーム幅23mm厚み24mm＞

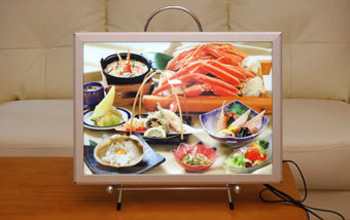

屋内用SFR23
標準型		 外寸 メディア 内寸 厚
み		 LED 重
量		 照度 電力 SFR23図面
LUX 標準 壁付
A4 A4G-L1116-SFR23 244×331 210×297 198×285 24 12 1.5kg 3500 3W A4-G A4GR
A3 A3G-L1116-SFR23 331×454 297×420 285×408 24 24 2.2kg 3300 6W A3-G A3GR
A2 A2G-L2116-SFR23 454×628 420×594 408×582 24 48 4.4kg 4300 12W A2-G A2GR
A1 A1G-L2116-SFR23 628×875  594×841 582×829 24 96 7.6kg 4300 23W A1-G A1GR
A0 A0G-L2113-SFR23 875×1223 841×1189 829×1177 24 174 14.0kg 3000 42W A0-G A0GR
B5 B5G-L1116-SFR23 216×291 182×257 170×245 24 9 1.4kg 3500 2W B5-G B5GR
B4 B4G-L1113-SFR23 291×398 257×364 245×352 24 18 2.3kg 3500 5W B4-G B4GR
B3 B3G-L1113-SFR23 398×549 364×515 352×503 24 36 3.6kg 3500 9W B3-G B3GR
B2 B2G-L2113-SFR23 549×762 515×728 503×716 24 72 6.1kg 4000 17W B2-G B2GR
B1 B1G-L2113-SFR23 762×1064 728×1030 716×1018 24 150 10.9kg 4000 36W B1-G B1GR
B0 B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 24 216 20.0kg 3000 52W B0-G B0GR
500*500-L2116-SFR23 500×500 466×466 454×454 24 54 4.0kg 4000 13W 5050 5050R
600*600-L2116-SFR23 600×600 566×566 554×554 24 66 5.3kg 3000 16W 6060 6060R
700*700-L2113-SFR23 700×700 666×666 654×654 24 96 6.9kg 3000 23W 7070 7070R
800*800-L2113-SFR23 800×800 766×766 754×754 24 108 8.7kg 2800 26W 8080 8080R
900*900-L2113-SFR23 900×900 866×866 854×854 24 126 12.5kg 2600 30W 9090 9090R
900*300-L1116-SFR23 900×300 868×268 854×254 24 51 4.5kg 3500 12W 9030 9030R
1200*300-L1116-SFR23 1200×300 1168×268 1154×254 24 69 5.8kg 3500 17W 1230 1230R
1500*300-L1116-SFR23 1500×300 1468×268 1454×254 24 87 7.2kg 3500 21W 1530 1530R
1800*300-L1116-SFR23 1800×300 1768×268 1754×254 24 105 8.0kg 3500 25W 1830 1830R
900*400-L1113-SFR23 900×400 868×368 854×354 24 63 5.0kg 3500 15W 9040 9040R
1200*400-L1113-SFR23 1200×400 1168×368 1154×354 24 87 7.4kg 3500 21W 1240 1240R
1500*400-L1113-SFR23 1500×400 1468×368 1454×354 24 108 8.2kg 3500 26W 1540 1540R
1800*400-L1113-SFR23 1800×400 1768×368 1754×354 24 132 9.7kg 3500 32W 1840 1840R
1200*800-L2113-SFR23 1200×800 1168×768 1154×754 24 174 15.0kg 2800 42W 1280 1280R
1200*900-L2113-SFR23 1200×900 1168×868 1154×854 24 174 16.6kg 2600 42W 1290 1290R
1800*900-L2113-SFR23 1800×900 1768×868 1754×854 24 264 19.9kg 2600 63W 1890 1890R
壁付用広幅型（コーナーラウンド処理仕様ACアダプター別置付＜フレーム幅28mm厚み24mm＞
周囲4方向に取付穴を開けられます。（壁付に最適）
屋内壁付用SFR28
 外寸 メディア 内寸 厚
み		 LED 重
量		 照度
LUX		 消費
電力		 SFR28図面
A0 A0G-L2113-SFR28 875×1223 841×1189 819×1167 24 174 12.7kg 3000 42W A0G-28R
A1 A1G-L2116-SFR28 628×875 594×841 572×819 24 96 7.0kg 4300 23W A1G-28R
A2 A2G-L2116-SFR28 454×628 420×594 398×572 24 48 4.1kg 4300 12W A2G-28R
A3 A3G-L1116-SFR28 331×454 297×420 275×398 24 24 2.6kg 3300 6W A3G-28R
A4 A4G-L1116-SFR28 244×331 210×297 188×275 24 12 1.8kg 3500 3W A4G-28R
B0 B0G-L2113-SFR28 1064×1490 1030×1456 1008×1434 24 216 18.3kg 3000 52W B0G-28R
B1 B1G-L2113-SFR28 762×1064 728×1030 706×1008 24 150 9.9kg 4000 36W B1G-28R
B2 B2G-L2113-SFR28 549×762 515×728 493×706 24 72 5.6kg 4000 17W B2G-28R
B3 B3G-L1113-SFR28 398×549 364×515 342×493 24 36 3.4kg 3500 9W B3G-28R
B4 B4G-L1113-SFR28 291×398 257×364 235×342 24 18 2.4kg 3500 4W B4G-28R
500*500-L2116-SFR28 500×500 466×466 444×444 24 54 4.4kg 4000 13W 500*500-SFR28
600*600-L2116-SFR28 600×600 566×566 544×544 24 66 5.8kg 3600 16W 600*600-SFR28
700*700-L2113-SFR28 700×700 666×666 644×644 24 90 7.4kg 4000 22W 700*700-SFR28
800*800-L2113-SFR28 800×800 766×766 744×744 24 108 9.3kg 3500 26W 800*800-SFR28
900*900-L2113-SFR28 900×900 866×866 844×844 24 126 11.5kg 3000 30W 900*900-SFR28
600*400-L1113-SFR28 600×400 566×366 544×344 24 42 3.9kg 3000 10W 600*400-SFR28
700*400-L1113-SFR28 700×400 666×366 644×344 24 48 4.4kg 3000 12W 700*400-SFR28
800*400-L1113-SFR28 800×400 766×366 744×344 24 57 5.1kg 3000 14W 800*400-SFR28
900*400-L1113-SFR28 900×400 866×366 844×344 24 63 5.7kg 3000 15W 900*400-SFR28
600*500-L2116-SFR28 600×500 566×466 544×444 24 66 4.8kg 4000 16W 600*500-SFR28
700*500-L2116-SFR28 700×500 666×466 644×444 24 78 5.3kg 4000 19W 700*500-SFR28
800*500-L2116-SFR28 800×500 766×466 744×444 24 96 6.0kg 4000 22W 800*500-SFR28
900*500-L2116-SFR28 900×500 866×466 844×444 24 102 6.8kg 4000 24W 900*500-SFR28
700*600-L2116-SFR28 700×600  666×566 644×544 24 78 6.3kg 3600 19W 700*600-SFR28
800*600-L2116-SFR28 800×600  766×566 744×544 24 90 7.1kg 3600 22W 800*600-SFR28
900*600-L2116-SFR28 900×600 866×566 844×544 24 102 7.9kg 3600 24W 900*600-SFR28
800*700-L2113-SFR28 800×700 766×666 744×644 24 114 8.1kg 3600 27W 800*700-SFR28
900*700-L2113-SFR28 900×700 866×666 844×644 24 126 8.9kg 3600 30W 900*700-SFR28
900*800-L2113-SFR28 900×800 866×766 844×744 24 126 9.9kg 3000 30W 900*800-SFR28
1000*300-L1116-SFR28 1000×300 966×266 944×244 24 57 4.9kg 3000 14W 1000*300-SFR28
1000*400-L1113-SFR28 1000×400 966×366 944×344 24 72 6.1kg 3000 17W 1000*400-SFR28
1000*500-L2116-SFR28 1000×500 966×466 944×444 24 114 7.3Kg 4000 27W 1000*500-SFR28
1000*600-L2116-SFR28 1000×600 966×566 944×544 24 114 8.5kg 3600 27W 1000*600-SFR28
1000*700-L2113-SFR28 1000×700 966×666 944×644 24 144 9.8kg 3600 35W 1000*700-SFR28
1000*800-L2113-SFR28 1000×800 966×766 944×744 24 144 11.0kg 3000 35W 1000*800-SFR28
1200*300-L1116-SFR28 1200×300 1166×266 1144×244 24 69 5.8kg 3000 17W 1200*300-SFR28
1200*400-L1113-SFR28 1200×400 1166×366 1144×344 24 87 7.3kg 3000 21W 1200*400-SFR28
1200*500-L2116-SFR28 1200×500 1166×466 1144×444 24 138 8.7kg 4000 33W 1200*500-SFR28
1200*600-L2116-SFR28 1200×600 1166×566 1144×544 24 138 10.1kg 3500 33W 1200*600-SFR28
1200*700-L2113-SFR28 1200×700 1166×666 1144×644 24 174 11.5kg 3500 42W 1200*700-SFR28
1200*800-L2113-SFR28 1200×800 1166×766 1144×744 24 174 12.9kg 3000 42W 1200*800-SFR28
1500*300-L1116-SFR28 1500×300 1466×266 1444×244 24 87 7.1kg 3000 21W 1500*300-SFR28
1500*400-L1113-SFR28 1500×400 1466×366 1444×344 24 108 8.9kg 3000 26W 1500*400-SFR28
1500*500-L2116-SFR28 1500×500 1466×466 1444×444 24 174 10.7kg 4000 42W 1500*500-SFR28
1500*600-L2116-SFR28 1500×600 1466×566 1444×544 24 174 12.4kg 3500 42W 1500*600-SFR28
1500*700-L2113-SFR28 1500×700 1466×666 1444×644 24 216 14.2kg 3500 52W 1500*700-SFR28
1500*800-L2113-SFR28 1500×800 1466×766 1444×744 24 216 16.0kg 3000 52W 1500*800-SFR28
1800*300-L1116-SFR28 1800×300 1766×266 1744×244 24 105 8.5kg 3000 25W 1800*300-SFR28
1800*400-L1113-SFR28 1800×400 1766×366 1744×344 24 132 10.6kg 3000 32W 1800*400-SFR28
1800*500-L2116-SFR28 1800×500 1766×466  1744×444 24 210 12.7kg 4000 50W 1800*500-SFR28
1800*600-L2116-SFR28 1800×600 1766×566  1744×544 24 210 14.8kg 3500 50W 1800*600-SFR28
1800*700-L2113-SFR28 1800×700 1766×666 1744×644 24 264 16.9kg 3500 63W 1800*700-SFR28
1800*800-L2113-SFR28 1800×800 1766×766  1744×744 24 264 19.0kg 3000 63W 1800*800-SFR28
1800*900-L2113-SFR28 1800×900 1766×866 1744×844 24 264 21.0kg 3000 63W 1800*900-SFR28
2000*900-L2113-SFR28 2000×900 1966×866 1944×844 24 294 22.6.kg 3000 70W 2000*900-SFR28
2100*900-L2113-SFR28 2100×900 2066×866 2044×844 24 306 23.9kg 3000 73W 2100*900-SFR28
2200*900-L2113-SFR28 2200×900 2166×866 2144×844 24 324 24.9kg 3000 77W 2200*900-SFR28
2300*900-L2113-SFR28 2300×900 2266×866 2244×844 24 336 26.3kg 3000 80W 2300*900-SFR28
2400*900-L2113-SFR28 2400×900 2366×866 2344×844 24 354 27.3kg 3000 84W 2400*900-SFR28
1000*1000-L2113-SFR28 1000×1000 966×966 944×944 24 144 12.9kg 2600 35W 1000*1000-SFR28
1800*1000-L2113-SFR28 1800×1000 1766×966 1744×944 24 264 22.9kg 2600 63W 1800*1000-SFR28
2000*1000-L2113-SFR28 2000×1000 1966×966 1944×944 24 294 25.2kg 2600 70W 2000*1000-SFR28
2100*1000-L2113-SFR28 2100×1000 2066×966 2044×944 24 306 26.4kg 2600 73W 2100*1000-SFR28
2200*1000-L2113-SFR28 2200×1000 2166×966 2144×944 24 324 27.7kg 2600 77W 2200*1000-SFR28
2300*1000-L2113-SFR28 2300×1000 2266×966 2244×944 24 336 28.8kg 2600 80W 2300*1000-SFR28
2400*1000-L2113-SFR28 2400×1000 2366×966 2344×944 24 354 30.1kg 2600 84W 2400*1000-SFR28
1100*1100-L2113-SFR28 1100×1100 1066×1066 1044×1044 24 156 15.6kg 2400 37W 1100*1100-SFR28
1800*1100-L2113-SFR28 1800×1100 1766×1066 1744×1044 24 264 24.9kg 2400 63W 1800*1100-SFR28
2000*1100-L2113-SFR28 2000×1100 1966×1066 1944×1044 24 294 27.6kg 2400 70W 2000*1100-SFR28
2100*1100-L2113-SFR28 2100×1100 2066×1066 2044×1044 24 306 29.0kg 2400 73W 2100*1100-SFR28
2200*1100-L2113-SFR28 2200×1100 2166×1066 2144×1044 24 324 30.3kg 2400 77W 2200*1100-SFR28
2300*1100-L2113-SFR28 2300×1100 2266×1066 2244×1044 24 336 31.6kg 2400 80W 2300*1100-SFR28
2400*1100-L2113-SFR28 2400×1100 2366×1066 2344×1044 24 354 32.9kg 2400 84W 2400*1100-SFR28
1200*1200-L2113-SFR28 1200×1200 1166×1166 1144×1144 24 174 18.6kg 2100 42W 1200*1200-SFR28
1500*1200-L2113-SFR28 1500×1200 1466×1166 1444×1144 24 216 23.8kg 2100 52W 1500*1200-SFR28
1800*1200-L2113-SFR28 1800×1200 1766×1166 1744×1144 24 264 27.5kg 2100 63W 1800*1200-SFR28
2000*1200-L2113-SFR28 2000×1200 1966×1166 1944×1144 24 294 30.0kg 2100 70W 2000*1200-SFR28
2100*1200-L2113-SFR28 2100×1200 2066×1166 2044×1144 24 306 31.2kg 2100 73W 2100*1200-SFR28
2200*1200-L2113-SFR28 2200×1200 2166×1166 2144×1144 24 324 32.8kg 2100 77W 2200*1200-SFR28
2300*1200-L2113-SFR28 2300×1200 2266×1166 2244×1144 24 336 33.7kg 2100 80W 2300*1200-SFR28
2400*1200-L2113-SFR28 2400×1200 2366×1166 2344×1144 24 354 35.6kg 2100 85W 2400*1200-SFR28
ＡＣアダプター内蔵可能型　アルミ鏡面（クローム）仕上げ＜フレーム幅21mm,18mm厚み31mm＞
屋内用LF31H
クローム（アルミ鏡面）		 外寸 メディア 内寸 厚
み		 LED 重
量		 照度 消費
電力		 図面PDF
LUX 標準 壁付
A0 A0G-L2113-LF31H 871×1219 852×1200 829×1177 31 174 15.3kg 3000 43W A0G-31 A0G-31R
A1 A1G-L2116-LF31H 624×871 603×852 582×829 31 96 8.3kg 4300 23W A1G-31 A1G-31R
A2 A2G-L2116-LF31H 450×624 431×605 408×582 31 48 5.0kg 4300 12W A2G-31 A2G-31R
A3 A3G-L1116-LF31H  327×450 308×431 285×408 31 24 3.2kg 3300 6W A3G-31 A3G-31R
A4 A4G-L1116-LF31H  240×327 221×308 198×285 31 12 2.1kg 3500 3W A4G-31 A4G-31R
B0 B0G-L2113-LF31H  1060×1486 1041×1467 1018×1444 31 216 24.2kg 3000 52W B0G-31 B0G-31R
B1 B1G-L2113-LF31H 758×1060 739×1041  716×1018 31 150 11.9kg 4000 36W B1G-31 B1G-31R
B2 B2G-L2113-LF31H 545×758 526×739 503×716  31 72 6.6kg 4000 17W B2G-31 B2G-31R
B3 B3G-L1113-LF31H 394×545 375×526 352×503 31 36 4.3kg 3500 9W B3G-31 B3G-31R
B4 B4G-L1113-LF31H 287×394 268×375 245×352 31 18 2.7kg 3500 5W B4G-31 B4G-31R
B5 B5G-L1116-LF31H 212×287 193×268 170×245 31 12 1.9kg 3500 3W B5G-31 B5G-31R
ＡＣアダプター内蔵型　コーナーラウンド処理仕様＜フレーム幅21mm厚み34mm＞
屋内用LF34HR
コーナーラウンド		 外寸 メディア 内寸 厚
み		 LED 重
量		 照度
LUX		 消費
電力		 図面PDF
標準 壁付
A0 A0G-L2113-LF34HR 871×1219 841×1189 829×1177 34 174 15.5kg 3000 42W A0G-34 A0G-34R
A1 A1G-L2116-LF34HR 624×871 594×841 582×829 34 96 8.4kg 4300 23W A1G-34 A1G-34R
A2 A2G-L2116-LF34HR 450×624 420×594 408×582 34 48 5.1kg 4300 12W A2G-34 A2G-34R
A3 A3G-L1116-LF34HR 327×450 297×420 285×408 34 24 3.2kg 3300 6W A3G-34 A3G-34R
B1 B1G-L2113-LF34HR 758×1060 728×1030 716×1018 34 150  12.0kg 4000 36W B1G-34 B1G-34R
B2 B2G-L2113-LF34HR 545×758 515×728 503×716 34 72 6.7kg 4000 17W B2G-34 B2G-34R
B3 B3G-L1113-LF34HR 394×545 364×515 352×503 34 36 4.4kg 3500 9W B3G-34 B3G-34R
両面型　（コーナーラウンド処理仕様）　ＡＣアダプター内蔵＜フレーム幅23mm・吊りパイプＳＵＳ＞
屋内用両面型DFR50 外寸 メディア 内寸 厚 LED 重
量		 照度 消費
電力		 図面PDF
LUX
A1 A1G-L2116-DFR50 628×875 594×841 582×829 50 192 13.9kg 4300 46W A1G-DFR
A2 A2G-L2116-DFR50 454×628 420×594 408×582 50 96 7.9kg 4300 23W A2G-DFR
A3 A3G-L1116-DFR50 331×454 297×420 285×408 50 48 4.7kg 3300 12W A3G-DFR
A4 A4G-L1116-DFR50 244×331 210×297 198×285 50 24 30.kg 3500 6W A4G-DFR
B1 B1G-L2113-DFR50 762×1064 728×1030 716×1018 50 300 19.9kg 4000 72W B1G-DFR
B2 B2G-L2113-DFR50 549×762 515×728 503×716 50 144 11.0kg 4000 35W B2G-DFR
B3 B3G-L1113-DFR50 398×549 364×515 352×503 50 72 6.4kg 3500 17W B3G-DFR
B4 B4G-L1113-DFR50 291×398 257×364 245×352 50 36 3.9kg 3500 9W B4G-DFR
ＡＣアダプター内蔵可能型　大型用幅広フレーム型 ＜フレーム幅35mm厚み42mm＞
屋内用SF35型
大型フレーム		 外寸 メディア 内寸 厚み LED 重
量		 照度 消費
電力		 図面PDF
Lux 標準 壁付
1200*800-L2113-SF35 800×1200 766×1166 726×1126 42 174 15.1kg 2800 42W 812-35 812-35R
1200*900-L2113-SF35 900×1200 866×1166 826×1126 42 174 16.7kg 2600 42W 912-35 912-35R
1800*900-L2113-SF35 900×1800 866×1766 826×1726 42 264 25.0kg 2600 63W 918-35 918-35R
2400*900-L2113-SF35 900×2400 866×2366 826×2326 42 354 32.5kg 2600 85W 924-35 924-35R
1000*1000-L2113-SF35 1000×1000 966×966 926×926 42 144 15.6kg 2400 35W 11-35 11-35R
1500*1000-L2113-SF35 1000×1500 966×1466 926×1426 42 222 22.7kg 2400 53W 115-35 115-35R
2000*1000-L2113-SF35 1000×2000 966×1966 926×1926 42 294 30.1kg 2400 71W 120-35 120-35R
1200*1200-L2113-SF35 1200×1200 1166×1166 1126×1126 42 174 21.5kg 2100 42W 1212-35 1212-35R
1800*1200-L2113-SF35 1200×1800 1166×1766 1126×1726 42 264 32.1kg 2100 63W 1218-35 1218-35R
2400*1200-L2113-SF35 1200×2400 1166×2366 1126×2326 42 354 41.8kg 2100 85W 1224-35 1224-35R
モジュール型（導光板＋LED放熱フレーム一体型）＜フレーム幅13.5mm厚み8mm＞
モジュール型８Ｔ 外寸 内寸 厚み LED 重
量		 照度
LUX		 消費
電力		 図面PDF
A4 A4-L1116-4S8 297×210 270×183 8 9 0.6kg 3500 2W A4-4S8
A3 A3-L1116-4S8 420×297 393×270 8 24 1.1kg 3300 6W A3-4S8
B3 B3-L1113-4S8 515×364 488×337 8 33 1.5kg 3500 8W B3-4S8
A2 A2-L2116-4S8 594×420  567×393 8 48 2.0kg 4000 12W A2-4S8
B2 B2-L2113-4S8 728×515 701×488 8 66 3.2kg 4000 16W B2-4S8
A1 A1-L2116-4S8 841×594   814×567 8 96 3.9kg 4000 23W A1-4S8
400*600-L2116-4S8 400×600 373×573 8 42 2.1kg 3600 10W 400*600-4S8
500*500-L2116-4S8 500×500 ; 473×473; 8 54 2.2kg 4000 13W 500*500-4S8
600*600-L2113-4S8 600×600 573×573 8 66 3.1kg 3600 16W 600*600-4S8
700*500-L2116-4S8 700×500 673×473 8 78 3.0kg 4000 19W 700*500-4S8
1200*300-L1116-4S8 1200×300 1173×273 8 69 3.1kg 3500 17W 1200*300-4S8
1500*300-L1116-4S8 1500×300 1473×273 ;8 87 3.8kg 3500 21W 1500*300-4S8
1800*300-L1116-4S8 1800×300 1773×273 8 105 4.6kg 3500 25W 1800*300-4S8
  2100*300-L1116-4S8 2100×300 　 2073×273 8 123 5.3kg 3500 30W 2100*300-4S8
  2400*300-L1116-4S8 2400×300 　 2373×273 8 141 6.2kg 3500 34W 2400*300-4S8
  1200*400-L1113-4S8 1200×400   1173×373 8 87 4.1kg 3000 21W  1200*400-4S8
  1500*400-L1113-4S8 1500×400   1473×373 8 108 5.1kg 3000  26W 1500*400-4S8
  1800*400-L1113-4S8 1800×400   1773×373 8 132 6.1kg 3000  32W 1800*400-4S8
   2100*400-L1113-4S8 2100×400   2073×373 8 153 7.1kg 3000  37W 2100*400-4S8
  2400*400-L1113-4S8 2400×400   2373×373 8 177 8.3kg 3000  42W 2400*400-4S8
  1000*700-L2113-4S8 1000×700 　 973×973 8 144 5.8kg 2900 35W 1000*700-4S8
  1200*800-L2113-4S8 1200×800 　 1173×973 8 174 7.8kg 2600 42W 1200*800-4S8
  1800*1000-L2113-4S8 1800×1000 　 1773×973 8 264 14.5kg 2400 63W 1800*1000-4S8
モジュール型（導光板＋拡散板＋LED放熱フレーム一体型）＜フレーム幅13.5mm厚み10mm＞
モジュール型10Ｔ-LDP 外寸 　 内寸 厚み LED 重
量		 照度 消費
電力		 図面PDF
Lux
A4   A4-L1116-4S10-LDP 297×210    270×183 10 9  0.7kg 3500 2W A4-LDP
  400*600-L2116-4S10-LDP 400×600 　 373×573 10 42 2.1kg 4300 10W 4S10-LDP
  500*500-L2116-4S10-LDP 500×500 　 473×473 10 54 2.2kg 3600 13W 4S10-LDP
  600*600-L2116-4S10-LDP 600×600 　　 573×573 10 66 3.1kg 3000 16W 4S10-LDP
  700*500-L2116-4S10-LDP 700×500 　　 673×473 10 78 3.0kg 3600 19W 4S10-LDP
  1200*300-L2116-4S10-LDP 1200×300 　  1173×273  10 69 3.1kg 3300 17W 4S10-LDP
  1500*300-L2116-4S10-LDP 1500×300 　 1473×273 10 87 3.8kg 3300 21W 4S10-LDP
   1000*700-L2113-4S10-LDP 1000×700    973×673  10 144 5.8kg 2900 35W 4S10-LDP
  1200*800-L2113-4S10-LDP 1200×800   1173×773 10 174 7.8kg  2600 42W 4S10-LDP
  1800*1000-L2113-4S10-LDP 1800×1000   1773×973 10 264 14.5kg 2400 63W 4S10-LDP
モジュール型（導光板＋LED放熱フレーム一体型）＜フレーム幅13.5mm厚み8mm＞
モジュール型8Ｔ両面 外寸 　 内寸 厚み LED 重
量		 照度 消費
電力		 図面PDF
Lux
A4 A4-L1116-4D8 297×210   270×183 8 12 0.7kg 2400 3W A4-4D8
A3  A3-L1116-4D8  420×297 　   393×270 8  24 1.3kg  2400 6W A3-4D8
A2 A2-L1116-4D8 594×420 　　 567×393 8 48 2.2kg 2400 12W A2-4D8
A1 850*570-L2116-4D8 850×5704 　 823×543 8 96 4.2kg 2400 23W A1-4D8
B3 B3-L1113-4D8   515×364   488×337 8 36 1.7kg 2500 9W B3-4D8
B2 B2-L2113-4D8  728×515   701×488 8 72  3.2kg 2500 17W B2-4D8
LEDライトシートLS8型/LS10型＜フレーム幅13.5mm厚み8.5mm・10.5mm＞
LEDライトシート品番 外寸   内寸 厚み LED 重
量		 照度 消費
電力		 LS8/LS10
Lux
A4 A4-L1116-LS8 297×210   283×210 8 12 0.7kg 3000 3W A4-LS8
A3 A3-L1116-LS8 420×297   420×283  8 24 1.1kg  3000 6W A3-LS8
B4 B4-L1113-LS8 364×257   350×257  8 18 0.9kg  2900 4W B4-LS8
B3 B3-L1113-LS8 515×364   515×350  8 36 1.6kg  2900 9W B3-LS8
  900*300-L1116-LS8 900×300   900×286 8 51 2.2kg  3000 12W 900*300-LS8
  1200*300-L1116-LS8 1200×300   1200×286 8 69 2.8kg  3000 17W 1200*300-LS8
  900*400-L1113-LS8 900×400   900×386 8 66 2.9kg  2600 16W 900*400-LS8
  1200*400-L1113-LS8 1200×400   1200×386 8 87 3.7kg  2600 21W 1200*400-LS8
  A4-L1116-LS10-LDP 297×210   283×210 10 12 0.8kg 3500 3W A4-LS10
  A3-L1116-LS10-LDP 420×297   420×283 10 24 1.3kg 3500 6W A3-LS10
  B4-L1113-LS10-LDP 364×257   350×257 10 18 1.0kg 3500 4W B4-LS10
  B3-L1113-LS10-LDP 515×364   515×350 10 36 2.0kg 3500 9W B3-LS10
  900*300-L1116-LS10-LDP 900×300   900×286 10 51 2.7kg 3500 13W 900*300-LS10
  1200*300-L1116-LS10-LDP 1200×300   1200×286 10 69 3.5kg 3500 17W 1200*300-LS10
  900*400-L1113-LS10-LDP 900×400   900×386 10 66 3.6kg 3000 16W 900*400-LS10
  1200*400-L1113-LS10-LDP 1200×400   1200×386 10 87 4.7kg 3000 22W 1200*400-LS10
LEDライトシートL8型/L10型＜L型フレーム厚み7.7mm・9.7mm＞
LEDライトシート品番 外寸   内寸 厚み LED 重
量		 照度 消費
電力		 図面PDF
Lux
A4 A4-L1116-L8 297×210   292×210 8 12 0.7kg 3000 3W A4-L8
A3 A3-L1116-L8 420×297   420×292  8 24 1.1kg  3000 6W A3-L8
B4 B4-L1113-L8 364×257   359×257  8 18 0.9kg  2900 4W B4-L8
B3 B3-L1113-L8 515×364   515×359  8 36 1.6kg  2900 9W B3-L8
  900*300-L1116-L8 900×300   900×295 8 51 2.2kg  3000 12W 900*300-L8
  1200*300-L1116-L8 1200×300   1200×295 8 69 2.8kg  3000 17W 1200*300-L8
  900*400-L1113-L8 900×400   900×395 8 66 2.9kg  2600 16W 900*400-L8
  1200*400-L1113-L8 1200×400   1200×395 8 87 3.7kg  2600 21W 1200*400-L8
  A4-L1116-L10-LDP 297×210   292×210 10 12 0.8kg 3500 3W A4-L10
  A3-L1116-L10-LDP 420×297   420×292 10 24 1.3kg 3500 6W A3-L10
  B4-L1113-L10-LDP 364×257   359×257 10 18 1.0kg 3500 4W B4-L10
  B3-L1113-L10-LDP 515×364   515×359 10 36 2.0kg 3500 9W B3-L10
  900*300-L1116-L10-LDP 900×300   900×295 10 51 2.7kg 3500 13W 900*300-L10
  1200*300-L1116-L10-LDP 1200×300   1200×295 10 69 3.5kg 3500 17W 1200*300-L10
  900*400-L1113-L10-LDP 900×400   900×395 10 66 3.6kg 3000 16W 900*400-L10
  1200*400-L1113-L10-LDP 1200×400   1200×395 10 87 4.7kg 3000 22W 1200*400-L10

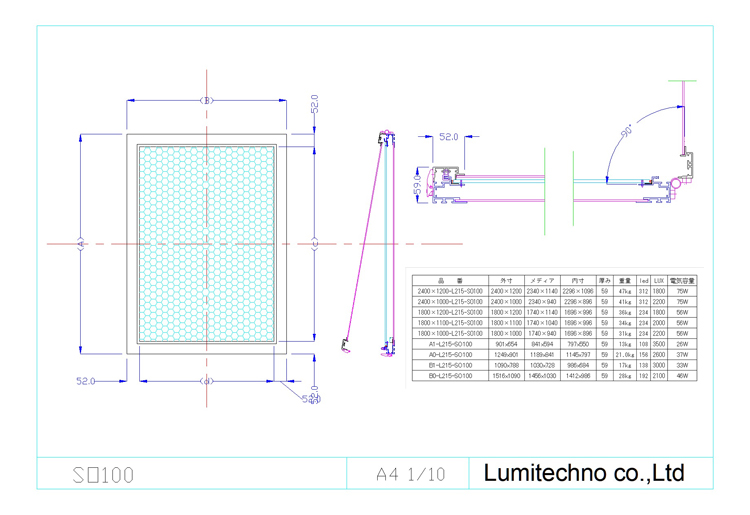

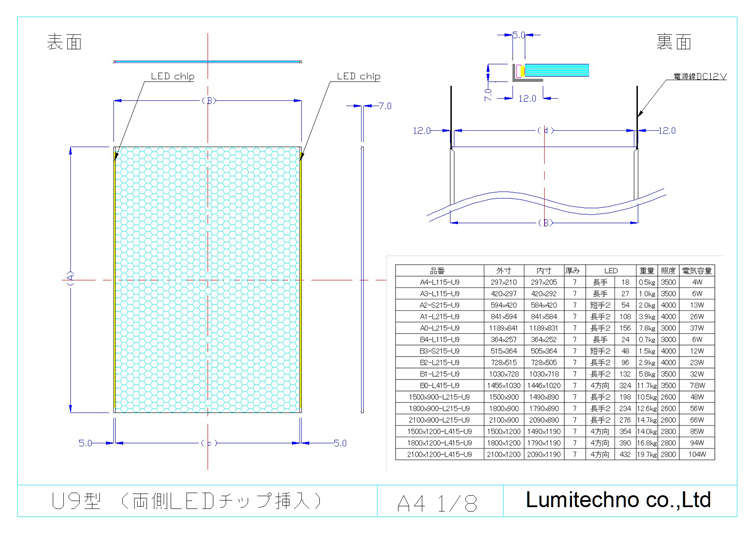

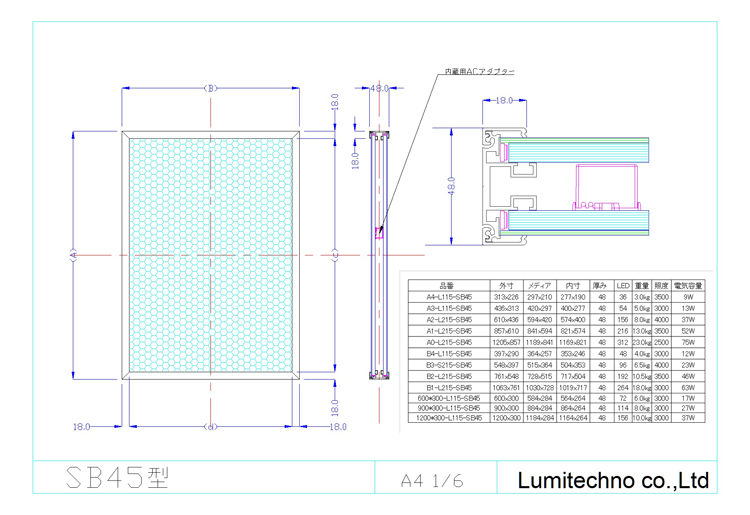

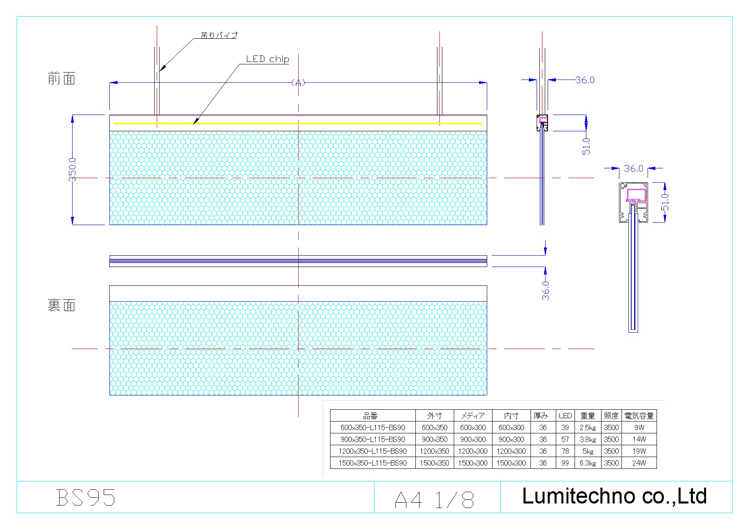

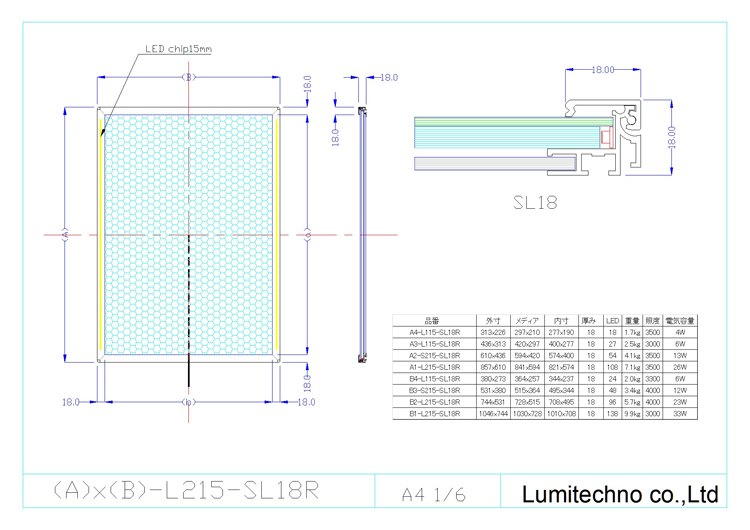

PDF図面

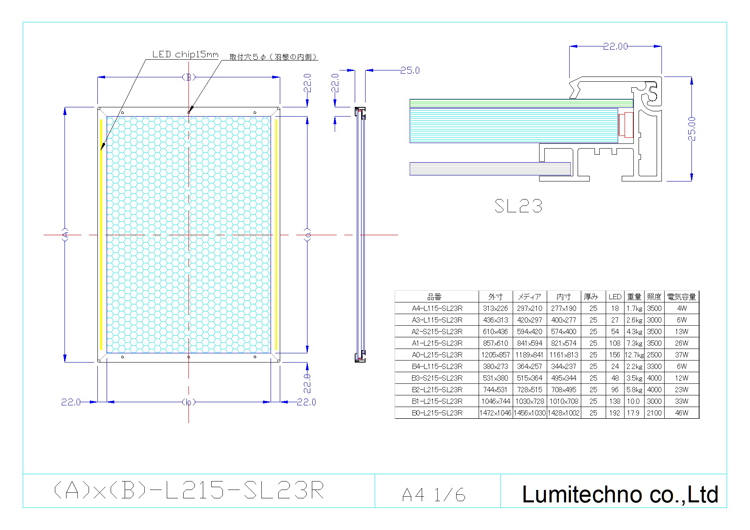

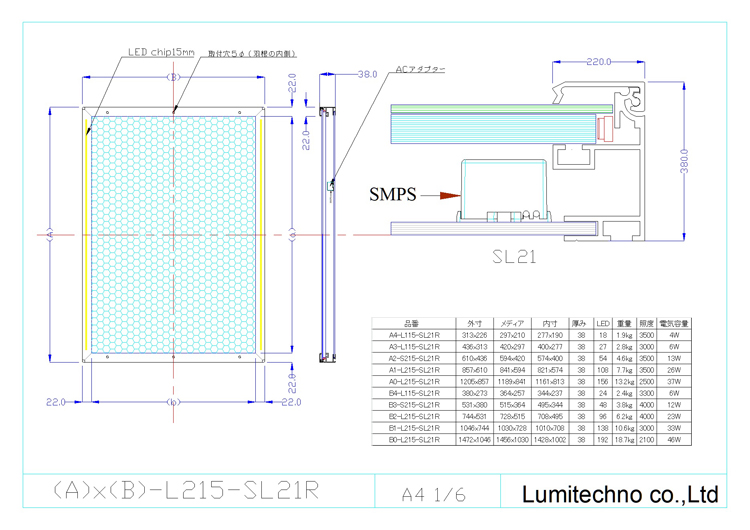

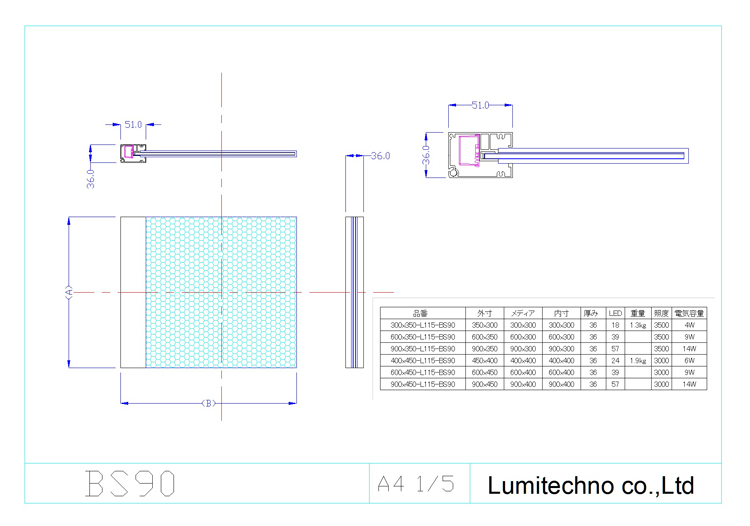

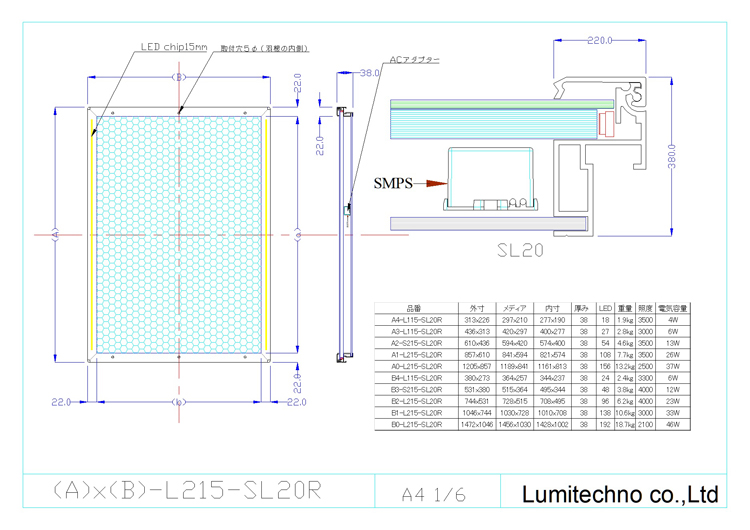

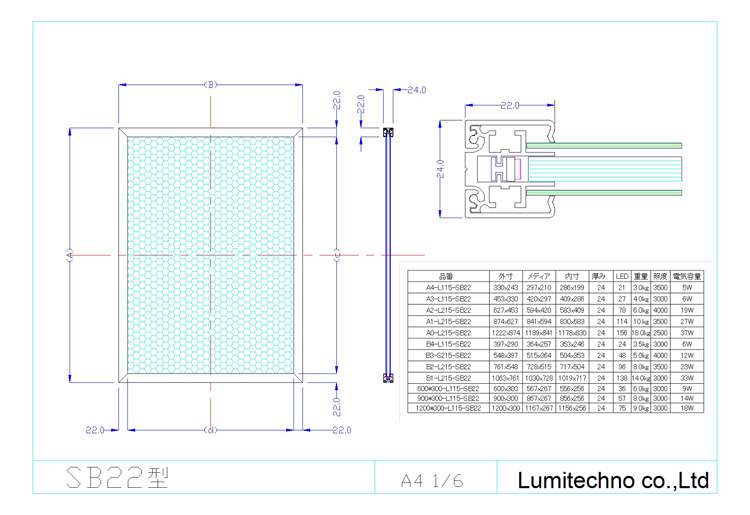

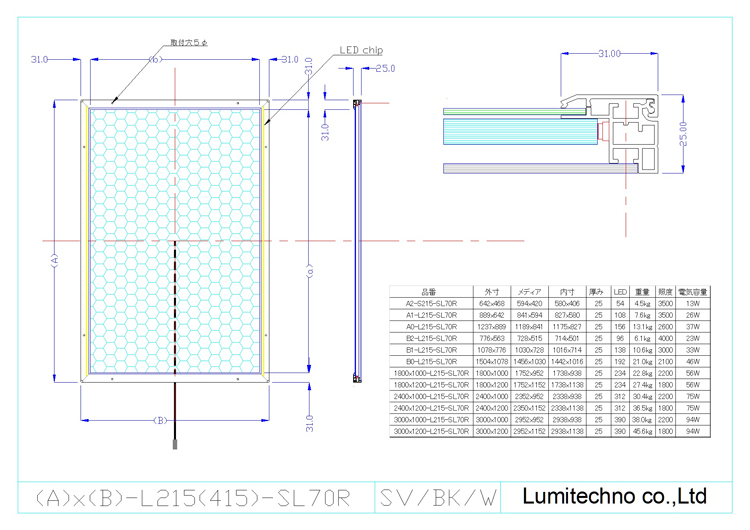

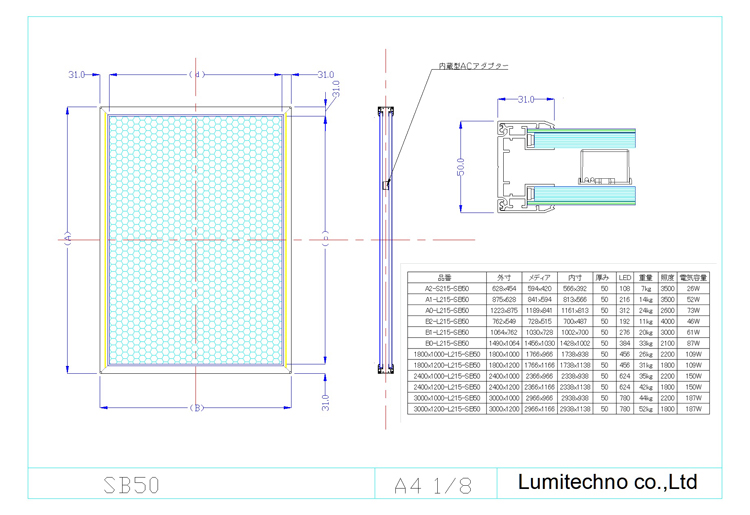

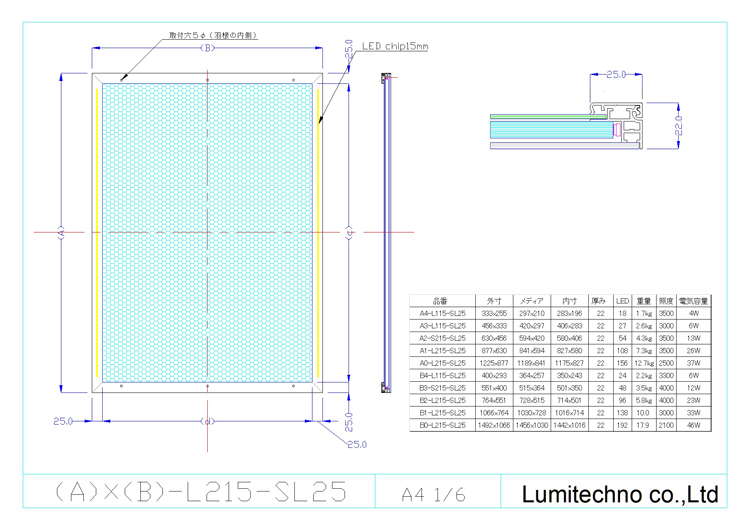

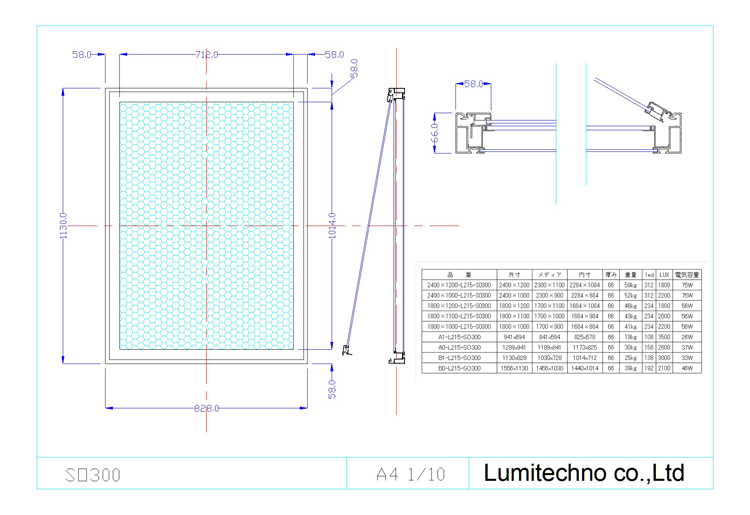

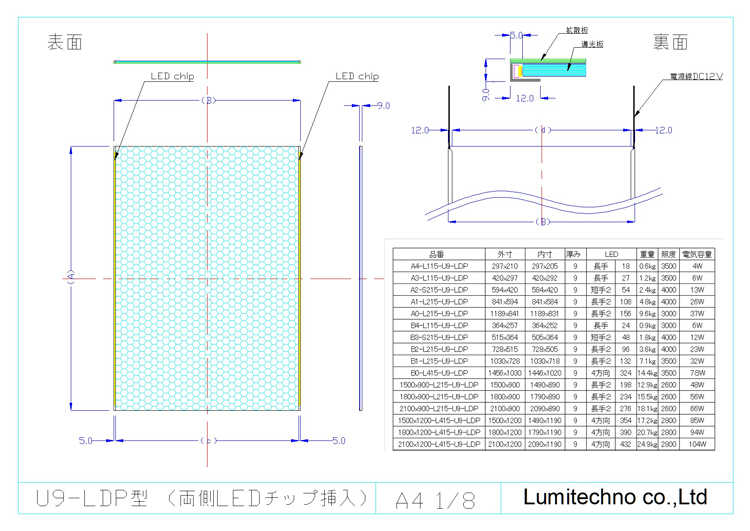

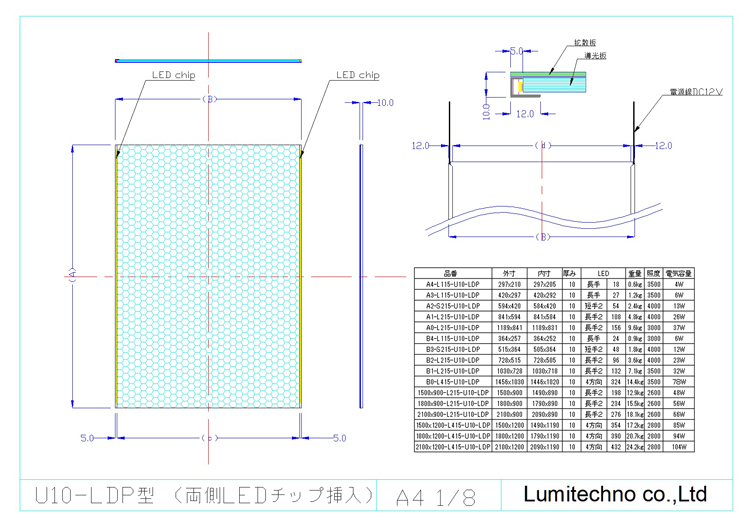

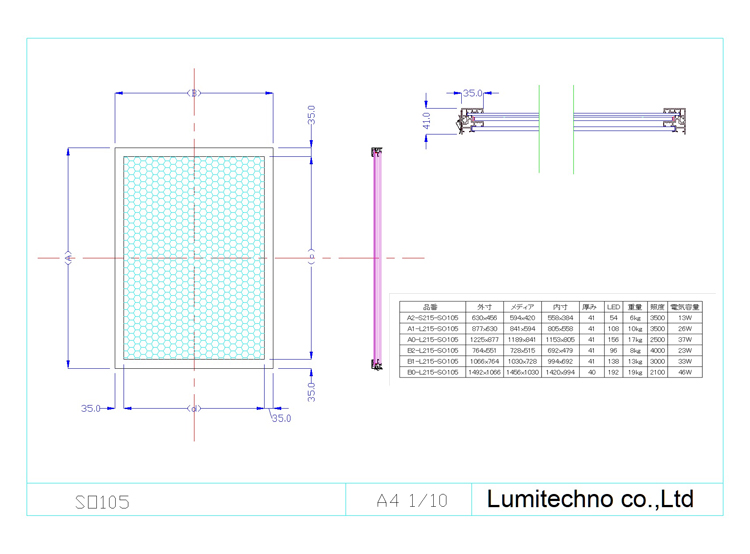

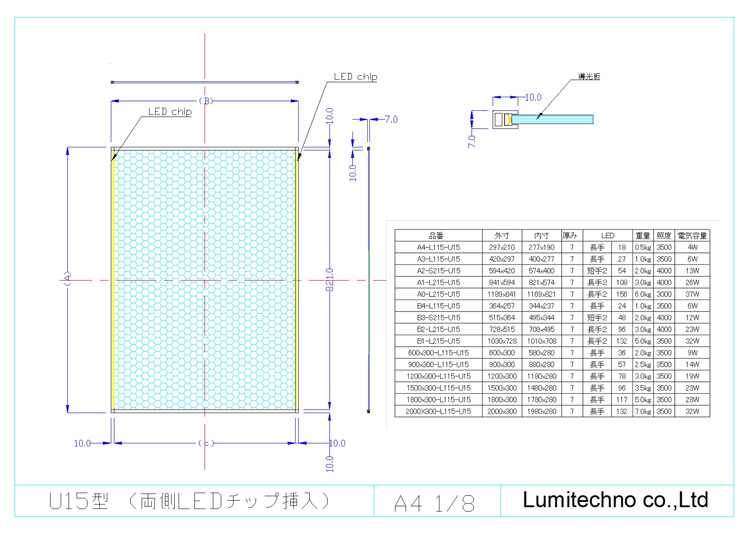

LEDライトパネルの図面 モジュール・シート スナップ片面型(断面） DFR50
4S/LS断面 L8断面 SFR23 SFR28 LF31H LF34HR SF35
直流電源装置＆ＡＣアダプター
メーカー 品番 種類 入力電圧 出力
電圧		 出力
電流		 出力
電力		 外寸 入力側 出力側 防水性能 図面
UNIFIVE UI318-12 ACｱﾀﾞﾌﾟﾀｰ AC90～264 DC12V 1.5A 18W 68.2×49.8×26.3 2Pﾒｶﾞﾈ DCﾌﾟﾗｸ 非防水 1.5A
UNIFIVE UIA336-12 ACｱﾀﾞﾌﾟﾀｰ AC90～264 DC12V 3.0A 36W 95.9×43.8×28.5 2Pﾒｶﾞﾈ DCﾌﾟﾗｸﾞ 非防水 3A
UNIFIVE UEC360-1250 ACｱﾀﾞﾌﾟﾀｰ AC90～264 DC12V 5.0A 60W 113.5×54×36.3 3Pﾒｶﾞﾈ DCﾌﾟﾗｸﾞ 非防水 5A
Ds-Plus ADP-30WFP ACｱﾀﾞﾌﾟﾀｰ AC100～240 DC12V 2.0A 25W 174.6×24.6×16.8 リード線 リード線 非防水 2A
MEANWEL  HLG-150H-12 電源装置  AC100～240 DC12V 12.5A 150W 228×68×38.8 コード コード IP67 150H

＊ＬＥＤライトパネルの特注仕様と在庫について。
（特注仕様）
①サイズの特注・・・最大1200×2400
②輝度の特注（輝度ＵＰ型）A4サイズで最大10000ルクス～14000ルクス
③色温度3000K・5000Kのチップは13.3mmピッチの一手と成ります。
一部の製品では電気容量が増加致します。（16.7mm→13.3mm変更分の場合）
（納　　期）：在庫品は即納：在庫品以外は通常10日間程度

（ＬＥＤライトパネルの価格表）

４．ＬＥＤライトパネルの色温度

色温度（Color Temperature）

色温度は黒体を加熱したときの色と比較して同じ色の黒体の温度で表示されるものです。
太陽の色や空の色は朝日から夕陽と色が変化しますが、この色は黒体を過熱したときの色に一致していることから、それぞれの色が黒体の出す色と同じになったときの黒体の温度によって、色の温度で表現し、色温度と呼びます。色温度は単位として、絶対温度（K）「ケルビン」で表示されます。

色温度

弊社のＬＥＤライトパネルは使用場所に合った色温度のＬＥＤチップを選べます。3000K（ケルビン）の電球色、蛍光灯白色4300K、5000Kの昼白色、6000Kkの白色及びフルカラーのRGBチップなどを用意しています。
弊社のＬＥＤライトパネル及びＬＥＤライトモジュールは板面全体の輝度の均一度を80％以上にするために、使用する導光板は、１方向型、２方向型、４方向型のパターンを使用しています。

＜参考＞モニターの色温度は中間の標準が6500Kです。寒色系が9000k、暖色系が5000k近くです。

５．ＬＥＤライトパネル使用上の注意と取付方法

使用上の注意
①屋内型は雨のかかる屋外での使用をしないで下さい。防水構造ではありませんので故障の原因となります。
②防水チップ仕様以外は水のかかる場所や湿度の多い場所での使用はしないで下さい。漏電の原因となります。

取付方法について
①付属品の掛け金具での吊式取付の場合、出来るだけ振れ止めをしてください 。
②直接取付の場合は全面フレームを開けてＬＥＤが仕込まれていないフレーム
（電線が出ているフレームと反対側のフレーム：点灯した状態で、全面のアクリルを外すとＬＥＤが仕込まれている状態が判ります）に穴を開けて前面よりネジで確実に固定してください。
③注文時の依頼で取付穴の穴開け加工及び電線の出し口の変更が出来ます
＊SFR28型・SF35型は周囲に取付穴を開けて取付出来ます。
